Клиновий ремінь складається з наступних елементів
- Верхній шар (з гуми)
- Несучий шар (зі шнура чи тканини)
- Еластичний середній шар (з гуми)
- Нижній шар стискання (з гуми)
- Тканинна оболонка
Клинові ремені в розрізі становлять трапецію. Завдяки такій конфігурації клиноподібний ремінь має велику площу зіткнення зі шківом.
Основні характеристики клинового ременя
- Розрахункова довжина шнура, Lw (Ld, Lp)
- Довжина на зовнішній основі, La
- Довжина з внутрішньої основи, Li
- Ширина на зовнішній основі
- Розрахункова ширина лінії натягу (по шнуру)
- Висота, h
- Кут клина
- Вага
- Матеріал
Функціонально клиновий ремінь передає крутний момент від ведучого шківа до веденого за допомогою сили тертя. Робочими є бічні поверхні клинового ременя з різними профілями, що забезпечують значно більшу площу контакту зі шківом у порівнянні з плоским ременем, що забезпечує більший момент, що передається.
Переваги клинових ременів
1. Простота конструкції. Ремінь, що з'єднує два шківи, простіше в конструкції в порівнянні з зубчастими або ланцюговими передачами і має більш доступну ціну.
2. Мінімальний догляд. Клинова передача залишається в робочому стані до зношування ременя і не вимагає особливого догляду.
3. Безшумність. Виготовлені з гуми клинові ремені генерують набагато менше шуму, ніж ланцюгові передачі.
4. Здатність витримувати великі навантаження без пошкоджень. При перевантаженні клинової ремінь почне прослизати, але не розірветься. На відміну від ланцюгових передач, де перевантаження може призвести до зношування шпонки або розриву ланцюга, а також зубчастих передач, в результаті чого можуть викришуватися зубці.
5. Довгий термін служби. Стійкі до змін клімату, коливань температур, мастил та інших технічних рідин.
Застосування ременів клиноподібних
Клинові ремені широко застосовуються в різних галузях завдяки їх численним позитивним характеристикам:
1. У сільському господарстві вони використовують у приводах техніки, такий як комбайни, трактори, косарки та інші агрегати.
2. Вони застосовуються в приводних механізмах різного промислового обладнання, включаючи верстати для метало- та деревообробки.
3. У системах вентиляції забезпечують циркуляцію повітря.
4. У компресорних установках використовуються створення стиснутого повітря.
5. У стрічкових конвеєрах вони застосовуються для переміщення різних матеріалів та продуктів.
Ці приклади підкреслюють універсальність та корисність клинових ременів у різних галузях промисловості та сільського господарства.
Типи ременів клинових
- Клиноподібні ремені по типу класифікуються на:
- Класичні (стандартні)
- Вузькоклинові
- Зубчасті
- Багатореберні
- Двосторонні
Класичні клинові ремені профілів Z(0), A, B(Б), C(В), 25, D(Г), E(Д)
Стандартні клинові ремені мають високий ККД за мінімальної вартості та тривалий термін служби, надійні та прості у використанні.
Параметри класичних клинових ременів
|
Тип ременя |
Ширина більшої основи, b (мм) |
Розрахункова ширина по корду, bw (мм) |
Висота, h (мм) |
Кут клина, α (градуси) |
|
Ремінь профіль Z (0) клиновий |
10 |
8,5 |
6 |
40 |
|

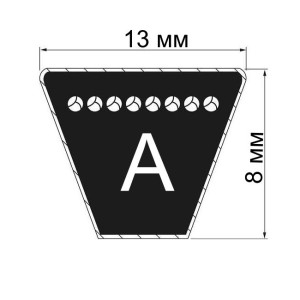

Ремінь профіль A клиновий |
13 |
11 |
8 |
40 |
|
Ремінь профіль B (Б) клиновий |
17 |
14 |
11 |
40 |
|
Ремінь профіль 20 клиновий |
20 |
17 |
12,5 |
40 |
|
Ремінь профіль C (B) клиновий |
22 |
19 |
14 |
40 |
|
Ремінь профіль 22 клиновий |
25 |
21 |
16 |
40 |
|
Ремінь профіль D (Г) клиновий |
32 |
27 |
20 |
40 |
|
Ремінь профіль 38 клиновий |
38 |
30 |
25 |
40 |
|
Ремінь профіль E (Д) клиновий |
40 |
32 |
25 |
40 |
Вузькоклинові ремені серій SPZ, SPA, SPB, SPC
Вузькопрофільні приводні ремені серії SP (super power) є посиленою версією класичних ременів профілів Z, A, B, C та здатні передавати збільшену потужність у 1,5-2 рази. Вузькопрофільні ремені можуть використовуватися при високих швидкостях та з великим вигином. Мінімально допустимий розмір шківа для вузькопрофільних клинових ременів більший, ніж для класичних клинових ременів.
Параметри вузькоклинових ременів
|
Тип ременя |
Ширина більшої основи, b (мм) |
Розрахункова ширина по корду, bw (мм) |
Висота, h (мм) |
Кут клина, α (градуси) |
|
Ремінь SPZ вузькоклиновий |
9,7 |
8,5 |
8 |
40 |
|
Ремінь SPA вузькоклиновий |
12,7 |
11 |
10 |
40 |
|
Ремінь SPB вузькоклиновий |
16,3 |
14 |
13 |
40 |
|
Ремінь SPC вузькоклиновий |
22 |
19 |
18 |
40 |
Зубчасті клинові ремені XPZ, XPA, XPB, XPC, AVX-10, AVX-13
Зубчасті вузькопрофільні ремені з відкритими бічними гранями XPZ, XPA, XPB, XPC використовуються в приводах промислового обладнання, верстатів та сільськогосподарської техніки. Ремені з зубчастим профілем мають кращі технічні характеристики порівняно з просто вузькопрофільними ременями: працюють на шківах меншого діаметра в широкому діапазоні температур і забезпечують підвищену ефективність. Зубчасті клинові ремені AVX-10, AVX-13, XPZ, XPA, XPB, XPC значно менше нагріваються, мають зменшені рівні вібрації та тривалий термін служби.
Параметри зубчастих ременів
|
Тип ременя |
Ширина більшої основи, b (мм) |
Розрахункова ширина по корду, bw (мм) |
Висота, h (мм) |
Кут клина, α (градуси) |
|
Ремінь XPZ вузькоклиновий з фасонним зубом |
10 |
8,5 |
8 |
40 |
|
Ремінь XPA вузькоклиновий з фасонним зубом |
13 |
11 |
10 |
40 |
|
Ремінь XPB вузькоклиновий з фасонним зубом |
16 |
14 |
13 |
40 |
|
Ремінь AVX-10 вузькоклиновий з фасонним зубом |
10 |
8,5 |
8 |
40 |
|
Ремінь AVX-13 вузькоклиновий з фасонним зубом |
13 |
11 |
9 |
40 |
Багатореберні клинові ремені HA, HB, HC
Багатострумкові клинові ремені HB, HA, HC знайшли застосування в приводах з пульсуючими ударними навантаженнями, зі збільшеними міжосьовими відстанями та підвищеною амплітудою коливань. Використовуються багатострумкові ремені в потужних клинопасових передачах промислового обладнання, зернозбиральних та кормозбиральних комбайнах. Ремені HB, HA, HC мають робочий діапазон температур від -30 до +60°С.
Параметри ременів багатострумкових
|
Тип ременя |
Зовнішня ширина, b (мм) |
Крок струмка (ребра), е (мм) |
Висота, h (мм) |
Кут клина, α (градуси) |
|
Багатострумковий ремінь HA |
13 |
15,8 |
10 |
40 |
|
Багатострумковий ремінь HB |
17 |
19,05 |
13 |
40 |
|
Багатострумковий ремінь HC |
22,2 |
25,4 |
16 |
40 |
Маркування клинових ременів
Літерно-числове позначення клиноподібних ременів здійснюється в залежності від різних стандартів:
- За ISO (міжнародний стандарт)
- DIN 2215 (європейський стандарт)
- За ГОСТ 1284-89 (стандарт СНД)
- За RMA (американський стандарт)
- По OEM (каталожний номер)

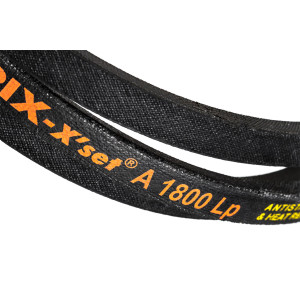

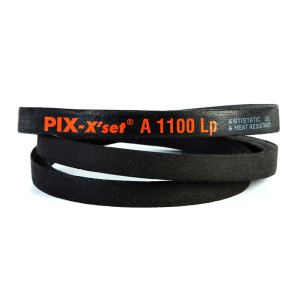

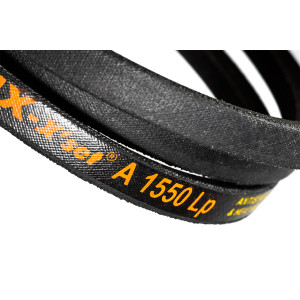

Позначення клинового ременя згідно з ГОСТ 1284-89
Такого маркування дотримуються виробники з країн СНД та китайські виробники, які торгують на ринку країн СНД. На клиновий ремінь наноситься літерно-цифрове маркування. Літерами на кирилиці позначається профіль ременя, а цифрою вказується розрахункова довжина ременя по корду Lp (Ld або Lw у зарубіжних каталогах).
Приклад маркування: Ремінь B(Б) 2000 ГОСТ 1284.1, де:
- B(Б) – позначення профілю;
- 2000 - розрахункова довжина ременя по корду в мм.
Позначення клинових ременів за DIN 2215
Європейське маркування має лише цифрове позначення. Перша цифра вказує профіль ременя, друга цифра після роздільника (х) позначає довжину ременя з внутрішньої грані Li.
Приклад маркування: Ремінь 13x2000, де:
- 13 – профіль ременя;
- 2000 – довжина ременя з внутрішнього кола в мм

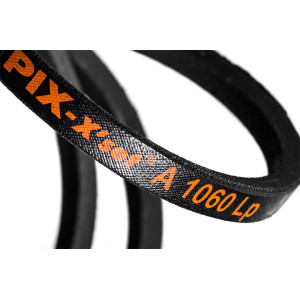

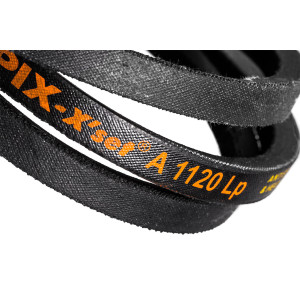

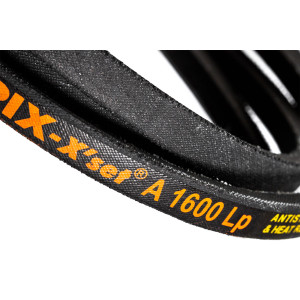

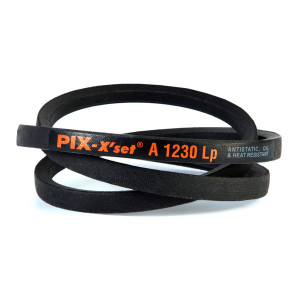

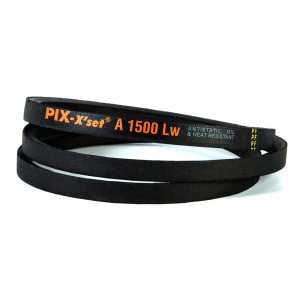

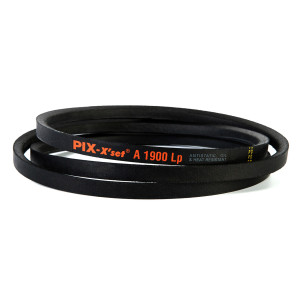

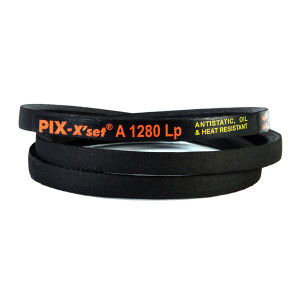

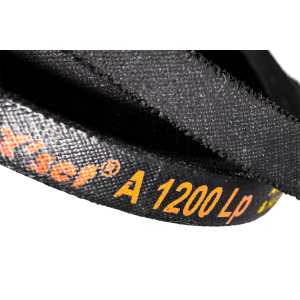

Позначення клинових ременів за ISO 9001:2008
Маркування ISO також має літерно-цифровий формат. Профіль ременя позначений літерами латинського алфавіту, а цифрою вказано розрахункову довжину по корду (Lw або Ld) в міліметрах.
Приклад позначення: Ремінь SPA 2000 Lw, де:
- SPA – профіль ременя;
- 2000 – довжина ременя в мм;
- Lw – маркування довжини по корду.
Позначення клинових ременів за RMA
Маркування на ремені для ринку США наноситься в буквально-цифровому вигляді. Літерами латинського алфавіту вказується профіль клинового ременя, а цифрою позначається довжина внутрішньої грані в дюймах.
Приклад позначення (маркування): Ремінь C 40, де:
- C – профіль ременя;
- 40 – довжина ременя у дюймах по внутрішньому колу.
