Зубчасті ремені

1) Що таке зубчасті (синхронні) ремені

Зубчастий приводний ремінь (синхронний) — еластичний елемент передачі, внутрішня поверхня якого має профільовані зубці. Взаємодіючи з відповідним шківом, вони забезпечують безпрослизне передавання крутного моменту з фіксованим передатним відношенням. На відміну від клинових, синхронні ремені працюють «на зачепленні», а не на терті, тому підтримують точну фазу між ведучим і веденим валами.

Ключові функціональні властивості ременів зубчастих

• Синхронність і позиційна точність (немає ковзання).
• Високий ККД (до 98–99%).
• Робота без змащення, чистий привод.
• Можливість високих швидкостей і довгих міжосьових відстаней.

2) Конструкція та матеріали приводних зубчастих ременів

Базова будова зубчастого ременя:

1. Зубчастий шар (зовнішній профіль): еластомер з формованими зубцями.
2. Несучий корд: армуючі нитки по довжині ременя, що визначають подовження та міцність.
3. Спинка (обкладка): захисний шар, інколи з тканинним покриттям на бічних і зубчастих поверхнях для зниження зносу.

Матеріали, з яких виготовлені зубчасті ремені:

• Еластомер: неопрен (CR), EPDM, HNBR (для авто ГРМ), поліуретан (PU) — найвища зносостійкість, хімстійкість, точність кроку.
• Корд: скловолокно (універсально), арамід/кевлар (ударна міцність), вуглецеве волокно (мінімальне подовження, високий модуль).
• Тканинні покриття: нейлон/пара-арамід на зубі для зниження тертя та шуму.

Типові діапазони:

• Температура: від –30…–20 °C до +80…+120 °C (PU/HNBR — ще вище, залежно від виробника).
• Швидкість ременя: до 40–60 м/с (залежно від профілю та стабільності натягу).
• Подовження під навантаженням: 0,05–0,2% (вуглецевий/скловолоконний корд — найкращі показники).

3) Профілі зубчастих ременів і системи кроків

Зубчасті ремені класифікують за формою зуба та кроком (pitch) — відстанню між вершинами сусідніх зубців.

3.1 Трапецієподібні (дюймові)

Класичні профілі для помірних швидкостей/навантажень, часто в легкій автоматизації та друкувальному обладнанні.

3.2 Криволінійні (метричні, підвищена здатність передавання)

Оптимізовані для більшої навантажувальної здатності та довговічності.

3.3 Прямокутні T/AT (метричні, PU)

Точний крок, висока жорсткість спинки, популярні в лінійних приводах і позиціонуванні.

4) Маркування та приклади читання позначень на зубчастому пасі

Формати маркування відрізняються за профілями. Найчастіше містять крок, загальну довжину по кроку або число зубців, та ширину.

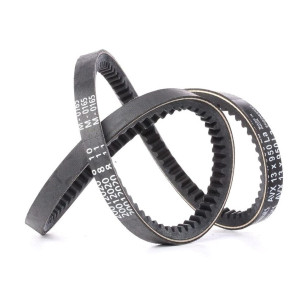

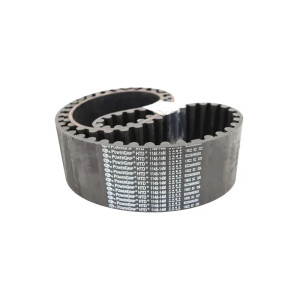

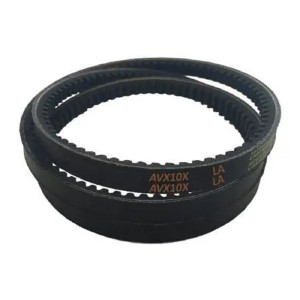

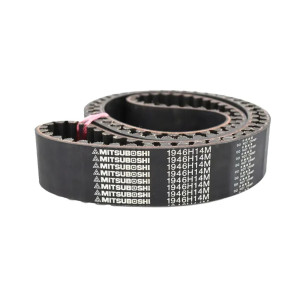

• HTD/GT (метричні): HTD 5M 700-25 → профіль HTD, крок 5 мм, довжина 700 мм, ширина 25 мм.
• GT/Poly Chain з вказанням зубців: 8MGT-1280-20 або PCGT 14M-980-37 → крок 8/14 мм, довжина 1280/980 мм, ширина 20/37 мм.
• Дюймові трапецієподібні: 120XL037 → 120 зубців профілю XL (крок 0,200"), ширина 0,37" (≈9,5 мм).
• T/AT (PU): AT10-1200-32 → крок 10 мм, довжина 1200 мм, ширина 32 мм.

Інколи виробники вказують число зубів замість довжини; для перерахунку: довжина = крок × кількість зубів.

5. Таблиця мінімальних діаметрів шківів для зубчастих пасів

6) Добір ременя зубчастого: головні параметри

• Навантаження і оберти: потужність P (кВт), оберти n (об/хв), момент T = 9550·P/n.
• Крок і профіль зуба: визначають мінімальний діаметр шківа та допустиме навантаження на зуб.
• Ширина ременя: підбирається за діаграмами навантажувальної здатності виробника.
• Кількість зубців у зачепленні: що більше — то вище запас міцності на зріз зуба.
• Обертові умови: ударні/циклічні навантаження, прискорення/гальмування, реверс.
• Середовище: масло, пил, абразив, волога, озон, температура.

7) Сфери застосування зубчастого пасу

• Промислова автоматизація та робототехніка: лінійні осі, портальні маніпулятори, приводи маркерів і різки.
• Конвеєрні системи та пакувальні лінії: синхронний перенос, реєстрація міток, етикетування.
• CNC, дерево- й металообробка: шпинделі з невисоким моментом, подачі, індексатори.
• Авто, агро, спецтехніка: газорозподільні ремені (ГРМ), дозатори насіння, приводи шнеків/вентиляторів у вузлах, де потрібна жорстка синхронізація.
• Друкарське та побутове обладнання: 3D-принтери, сканери, копіювальні апарати.

8) Переваги та обмеження приводних зубчастих ременів

Переваги:

• Ідеальна синхронізація, нульове ковзання.
• Високий ККД, робота без мастил.
• Низький рівень обслуговування, чистий привод.
• Легке масштабування міжосьових відстаней.
• Передбачуваний ресурс, точне позиціонування.

Обмеження:

• Чутливість до співвісності та жорсткості рами.
• Обмеження за мінімальним діаметром шківів і зворотним згином.
• Відносно менша вібро- і ударостійкість, ніж у ланцюга/шестерень.
• Чутливість до абразиву та забруднень у зоні зачеплення.
• Для дуже великих моментів потрібні широкі ремені або багаторемінні схеми.

9) Монтаж і обслуговування зубчастого клинового ременя

9.1 Монтаж

• Перевірити шківи: відсутність задирок, знос профілю, чистота канавок.
• Співвісність: паралельна та кутова — у межах допусків виробника (зазвичай ≤0,5–1 мм/м).
• Мінімальний діаметр шківів: не нижче рекомендованих для профілю/кроку.
• Натяг:
  • метод прогину (дефлексії) зі зусиллям;
  • частотний метод (вимірювач частоти власних коливань прольоту ременя);
  • за таблицями/калькуляторами виробника.
• Ідлери: бажано гладкі, по спинці ременя (якщо допустимо конструкцією); обвідні по зубах — лише під банкою виробника.
• Захист і чистота: захист від пилу, стружки та рідини.

9.2 Регламент обслуговування

• Первинна перевірка натягу після перших 8–24 год роботи (усадка).
• Далі — планові огляди кожні 250–500 год або раз на квартал/сезон.
• Контроль: стан зуба (сколи/вищербини), кромки (крайовий знос), спинки (тріщини, «склоподібний» блиск).
• Не використовувати мастила/герметики «для кращого зчеплення» — це шкодить.

9.3 Зберігання

• Сухе, темне місце, +5…+25 °C, без озону (електродвигуни поруч — небажані).
• Без вигинів менших за мінімальний діаметр, без підвісу на один гак.
• Оригінальна упаковка — до монтажу.

10) Типові несправності та причини зносу пасів зубчастих

11) Рекомендації з застосування зубчастик ременів

• Тримати мінімум 6–8 зубів у зачепленні на веденому шківу (залежно від профілю).
• Враховувати кут охоплення: чим більший, тим більша допустима потужність.
• Ударні навантаження — застосовувати ремені вищого класу (GT/Poly Chain, корд з вуглецю/арамід).
• Для точного позиціонування — ремені PU з шліфованою спинкою й жорстким кордом, профілі T/AT або GT2/GT3 малих кроків.
• Шківи: твердість і точність зуба за специфікаціями; уникати зносу, задирок, забруднення.

12) Порівняння профілів пасів зубчастих

Умовні позначення: більше «●/★» — краще.

Зубчасті приводні ремені — оптимальний вибір там, де потрібна синхронність, високий ККД і чистота процесу. Правильний добір профілю та матеріалів (HTD/GT/Poly Chain, PU/HNBR, скло/вуглець/арамід), якісний монтаж (співвісність, натяг, допустимі діаметри) і регулярні огляди забезпечують тривалий ресурс і стабільну роботу приводу. Для важких і динамічних режимів доцільно переходити на криволінійні профілі з підвищеною навантажувальною здатністю та поліуретанову базу з високомодульним кордом.
